民用热压罐诸城市日通机械有限公司-z6尊龙官网入口

【热压罐结构原理】1. 罐体罐体作为压力容器的核心部件,将严格按照压力容器的生产标准gb150-2011 设计并制作,并接受《固定式压力容器安全技术监察规程》(tsg r0004-2009)的监察。罐

信息详情

【热压罐结构原理】

1. 罐体

罐体作为压力容器的核心部件,将严格按照压力容器的生产标准gb150-2011 设计并制作,并接受《固定式压力容器安全技术监察规程》(tsg r0004-2009)的监察。

罐体材料为国家指定的压力容器钢 q345r,罐体厚度不小于10mm;罐体的强度计算及图纸设计、材料选择、锻造焊接、无损探伤、打压试验等都要求严格按照国家规定标准执行;罐体内部喷涂耐温 400℃以上的耐高温防锈底漆,外部喷涂耐温 200℃亮漆;罐内具有压力、温度检测装置,罐内未达到常压常温时,罐门无法开启。

2.加热系统

加热方式为电加热;要求加热系统采用调功器(具备pid调节功能)调整加热器控制方式;温度测量采用热电偶,快速插接式,不使用补偿导线,罐内的中间插接件也使用同等材料,减小系统误差;温度测量包括空气温度和产品(或模板)温度测量;稳态测温精度±1℃。

3.冷却单元(选择项,可以采用自然降温)

冷却器采用:304 不锈钢热交换器,所有内部沾湿部件均为不锈钢材质;冷却自动阀:pid 比例控制 0 -100%输出控制冷却阀;冷却自动控制具有气冷、雾冷、与水冷相结合的冷却方式;冷却系统设有冷水机,可在降温达不到要求时,自动打开冷水机冷却循环水。

4.压力单元

采用比例调节阀加压及排气,其中排气调节阀阀耐温 250℃以上,加压调节阀耐温 150℃以上。所采用的压力传感器(进口品牌)的精度应符合热压罐整体控制精度要求;输出为标准信号种类。压力传感器的罐内外连接方式应便于拆卸安装并不影响测量精度。排气口加消音装置;

5.真空单元

真空系统共 8 路(抽 4 路,测 4 路)。每个抽真空都配套一个真空过滤器,每路真空具有通大气功能。真空传感器要求为进口品牌,精度为± 0.25%;配备真空罐缓冲罐;真空管路中所有管路及阀门均采用不锈钢材质。

6.保温及均温系统

保温形式采用内保温结构;保温内衬钢板为304 不锈钢护板;罐内隔热层保温内衬钢板采用无铆钉结构;保温材料为无毒害的高密度硅酸铝陶瓷折叠棉(耐温阻燃)。

均温方式采用热空气在风扇的作用下边移动边旋转搅拌的均温方式;带变频速度控制,可实现频率自动调节;并设有转速手动控制功能。

7.安全系统

气动、机械和电气罐门关闭互锁机构;超温报警/互锁,超压报警/互锁、真空泄漏报警/互锁;安全阀,中国压力容器认证及 asme 认证;空气零压、温度检测系统,空气压力、温度未到安全压力时,罐门不能打开。要求配用安全阀(耐温 250℃以上);选择标准按 gb150-2011 选择安全阀的排放面积。

8.工件移动装置

进罐小车采用钢架结构,承载能力达到 2t 以上,车轮采用耐高温轴承(耐温 300℃以上),推行轻松;进罐小车放在罐外台车上,罐外台车采用钢架结构,承载能力达到 3t 以上,台车可自由地与罐体搭接,罐外台车轨道的距离及高度与罐内轨道相同,便于进罐小车能进出罐体。

9.控制系统

控制系统采用触摸屏控制和工控机控制的双控制体系。在触摸屏显示的所有功能都能在工控机上显示,通过任何一方都能对设备进行设定、观察、控制,同时可一边工作一边在工控机上进行数据分析。

控制系统以plc、热电偶、压力变送器、位置传感器、真空传感器等对温度、压力、真空信号进行实时采集,将信号提供给 plc,在 plc 及温度调节器内进行设定值和实际检测值的比较后,向相关元器件发出动作指令对温度、压力、真空进行调整,使温度、压力、真空保持在规定的精度内。

设备配有自动过程控制软件,可以通过输入参数编制工艺程序并保存。可实时显示热压罐系统报警点信息。控制系统所有软件必须为正版软件、控制系统需具备以太网接口;控制界面满足用户需求。软件操作运行主要在屏幕菜单、进程提示、上位机等人机交互窗口中进行。原则是:直观、方便、简单、可靠(防误操作)、有效。

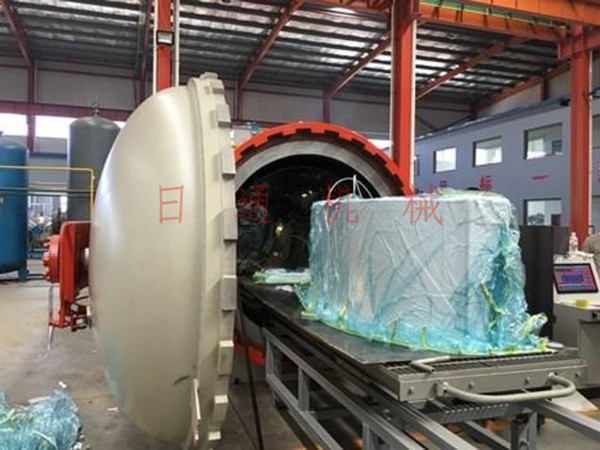

民用热压罐

相关产品

详情信息

【热压罐结构原理】

1. 罐体

罐体作为压力容器的核心部件,将严格按照压力容器的生产标准gb150-2011 设计并制作,并接受《固定式压力容器安全技术监察规程》(tsg r0004-2009)的监察。

罐体材料为国家指定的压力容器钢 q345r,罐体厚度不小于10mm;罐体的强度计算及图纸设计、材料选择、锻造焊接、无损探伤、打压试验等都要求严格按照国家规定标准执行;罐体内部喷涂耐温 400℃以上的耐高温防锈底漆,外部喷涂耐温 200℃亮漆;罐内具有压力、温度检测装置,罐内未达到常压常温时,罐门无法开启。

2.加热系统

加热方式为电加热;要求加热系统采用调功器(具备pid调节功能)调整加热器控制方式;温度测量采用热电偶,快速插接式,不使用补偿导线,罐内的中间插接件也使用同等材料,减小系统误差;温度测量包括空气温度和产品(或模板)温度测量;稳态测温精度±1℃。

3.冷却单元(选择项,可以采用自然降温)

冷却器采用:304 不锈钢热交换器,所有内部沾湿部件均为不锈钢材质;冷却自动阀:pid 比例控制 0 -100%输出控制冷却阀;冷却自动控制具有气冷、雾冷、与水冷相结合的冷却方式;冷却系统设有冷水机,可在降温达不到要求时,自动打开冷水机冷却循环水。

4.压力单元

采用比例调节阀加压及排气,其中排气调节阀阀耐温 250℃以上,加压调节阀耐温 150℃以上。所采用的压力传感器(进口品牌)的精度应符合热压罐整体控制精度要求;输出为标准信号种类。压力传感器的罐内外连接方式应便于拆卸安装并不影响测量精度。排气口加消音装置;

5.真空单元

真空系统共 8 路(抽 4 路,测 4 路)。每个抽真空都配套一个真空过滤器,每路真空具有通大气功能。真空传感器要求为进口品牌,精度为± 0.25%;配备真空罐缓冲罐;真空管路中所有管路及阀门均采用不锈钢材质。

6.保温及均温系统

保温形式采用内保温结构;保温内衬钢板为304 不锈钢护板;罐内隔热层保温内衬钢板采用无铆钉结构;保温材料为无毒害的高密度硅酸铝陶瓷折叠棉(耐温阻燃)。

均温方式采用热空气在风扇的作用下边移动边旋转搅拌的均温方式;带变频速度控制,可实现频率自动调节;并设有转速手动控制功能。

7.安全系统

气动、机械和电气罐门关闭互锁机构;超温报警/互锁,超压报警/互锁、真空泄漏报警/互锁;安全阀,中国压力容器认证及 asme 认证;空气零压、温度检测系统,空气压力、温度未到安全压力时,罐门不能打开。要求配用安全阀(耐温 250℃以上);选择标准按 gb150-2011 选择安全阀的排放面积。

8.工件移动装置

进罐小车采用钢架结构,承载能力达到 2t 以上,车轮采用耐高温轴承(耐温 300℃以上),推行轻松;进罐小车放在罐外台车上,罐外台车采用钢架结构,承载能力达到 3t 以上,台车可自由地与罐体搭接,罐外台车轨道的距离及高度与罐内轨道相同,便于进罐小车能进出罐体。

9.控制系统

控制系统采用触摸屏控制和工控机控制的双控制体系。在触摸屏显示的所有功能都能在工控机上显示,通过任何一方都能对设备进行设定、观察、控制,同时可一边工作一边在工控机上进行数据分析。

控制系统以plc、热电偶、压力变送器、位置传感器、真空传感器等对温度、压力、真空信号进行实时采集,将信号提供给 plc,在 plc 及温度调节器内进行设定值和实际检测值的比较后,向相关元器件发出动作指令对温度、压力、真空进行调整,使温度、压力、真空保持在规定的精度内。

设备配有自动过程控制软件,可以通过输入参数编制工艺程序并保存。可实时显示热压罐系统报警点信息。控制系统所有软件必须为正版软件、控制系统需具备以太网接口;控制界面满足用户需求。软件操作运行主要在屏幕菜单、进程提示、上位机等人机交互窗口中进行。原则是:直观、方便、简单、可靠(防误操作)、有效。

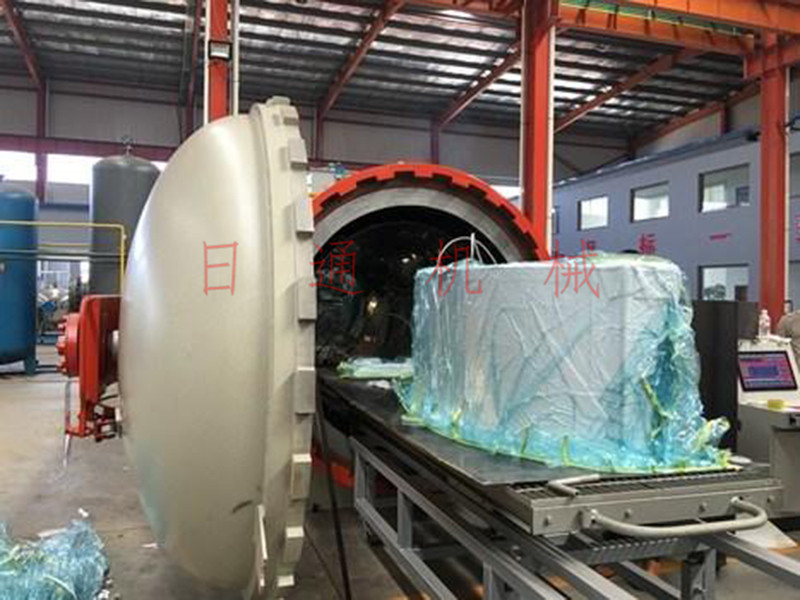

民用热压罐

民用热压罐 2021-5-11 本文被阅读 3052 次
